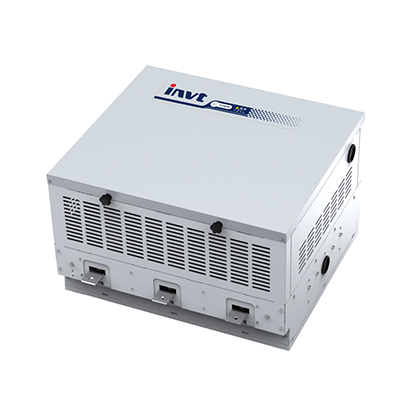

Goodrive2000系列中壓高性能矢量變頻器
Goodrive2000系列變頻器是一款高性能矢量變頻機芯產品，可用來控制異步交流感應電機和永磁同步電機，完全滿足不同電機的工作模式。
編 號：10616726713
型 號：Goodrive2000系列中壓高性能矢量變頻器
品 牌： INVT（英威騰）
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 詳細規格
- 產品尺寸
- 可選件
Goodrive2000系列變頻器是一款高性能矢量變頻機芯產品，可用來控制異步交流感應電機和永磁同步電機，完全滿足不同電機的工作模式。產品采用目前國際最領先技術運用DSP控制系統，并且強化產品的可靠性和環境的適應性以及客戶化和行業化的設計，功能更優化，應用更靈活，性能更穩定。
● 兼容同步電機和異步電機的控制；
● 支撐多點電機驅動的主從同步控制；
● 提供變頻器專用輸入、輸出濾波器。滿足行業特殊EMC要求；
● 支持Modbus,Profibus-DP, Ethernet, CAN通訊等多種通訊方式。
| 產品類型 | GD2000-01系列 | GD2000-11系列 | |
| 功能描述 | 規格指標 | ||
| 輸入 | 額定輸入電壓(V) | AC 3PH 660V（-15%~+15%） | |
| 額定輸入頻率 | 50Hz/60Hz，允許范圍47~63Hz | ||
| 額定輸入效率(%) | 98%以上 | ||
| 額定輸入功率因素(%) | 0.85以上 | 0.99以上 | |
| 輸出 | 額定輸出電壓(V) | 0~輸入電壓 | |
| 輸出頻率 | 0~400Hz | ||
| 運行控制特性 | 控制方式 | V/F（擁有V/F分離功能），開環矢量 | |
| 調速比 | 同步機：1:200（開環矢量）；異步機：1:20（開環矢量） | ||
| 速度控制精度 | 閉環矢量：±0.1%最高速度；開環矢量：±0.5%最高速度 | ||
| 速度波動 | ±0.3%（開環矢量控制） | ||
| 轉矩控制精度 | 10%（開環矢量控制） | ||
| 起動轉矩 | 0.5Hz 150%（開環矢量控制） | ||
| 過載能力 | 150%額定電流60s，180%額定電流10s，200%額定電流1s | ||
| 重要功能 | 主從控制、多段速運行、簡易PLC、多種加減速時間切換、S曲線加減速、風扇運轉控制、節能運行、PID調節、MODBUS通信、下垂控制、轉矩控制、轉矩及速度控制模式切換等 | ||
| 保護功能 | 電機過熱保護、過載保護、過壓保護、欠壓保護、輸入缺相保護、輸出缺相保護、過流保護、過熱保護、過壓失速保護、過流失速保護、短路保護等多種保護功能 | ||
| 外圍接口 | 模擬輸入 | 1路（AI1、AI2）0~10V/0~20mA | |
| 模擬輸出 | 1路（AO1、AO2）-10~10V /-20~20mA | ||
| 數字輸入 | 標配6路數字量輸入 | ||
|
|
標配3路繼電器輸出，觸電容量：3A/AC250V，1A/DC30V | ||
| 通訊方式 | 標配485通訊（MODBUS協議），選配CAN、光纖、Profibus-DP | ||
| 其他 | 鍵盤 | 標配LCD顯示，可兼容LED鍵盤 | |
| 運行環境溫度 | -10℃~+40℃，40℃以上需降額使用 | ||
| 相對濕度 | 5%~95% | ||
| 存儲溫度 | -40℃~+70℃ | ||
| 海拔高度 | 低于1000米，1000米以上降額使用，每升高100米降額1% | ||
| 防護等級 | IP00 | ||
| 產品類型 | GD2000-01系列 | GD2000-11系列 | |
| 功能描述 | 規格指標 | ||
| 輸入 | 額定輸入電壓(V) | AC 3PH 660V（-15%~+15%） | |
| 額定輸入頻率 | 50Hz/60Hz，允許范圍47~63Hz | ||
| 額定輸入效率(%) | 98%以上 | ||
| 額定輸入功率因素(%) | 0.85以上 | 0.99以上 | |
| 輸出 | 額定輸出電壓(V) | 0~輸入電壓 | |
| 輸出頻率 | 0~400Hz | ||
| 運行控制特性 | 控制方式 | V/F（擁有V/F分離功能），開環矢量 | |
| 調速比 | 同步機：1:200（開環矢量）；異步機：1:20（開環矢量） | ||
| 速度控制精度 | 閉環矢量：±0.1%最高速度；開環矢量：±0.5%最高速度 | ||
| 速度波動 | ±0.3%（開環矢量控制） | ||
| 轉矩控制精度 | 10%（開環矢量控制） | ||
| 起動轉矩 | 0.5Hz 150%（開環矢量控制） | ||
| 過載能力 | 150%額定電流60s，180%額定電流10s，200%額定電流1s | ||
| 重要功能 | 主從控制、多段速運行、簡易PLC、多種加減速時間切換、S曲線加減速、風扇運轉控制、節能運行、PID調節、MODBUS通信、下垂控制、轉矩控制、轉矩及速度控制模式切換等 | ||
| 保護功能 | 電機過熱保護、過載保護、過壓保護、欠壓保護、輸入缺相保護、輸出缺相保護、過流保護、過熱保護、過壓失速保護、過流失速保護、短路保護等多種保護功能 | ||
| 外圍接口 | 模擬輸入 | 1路（AI1、AI2）0~10V/0~20mA | |
| 模擬輸出 | 1路（AO1、AO2）-10~10V /-20~20mA | ||
| 數字輸入 | 標配6路數字量輸入 | ||
|
|
標配3路繼電器輸出，觸電容量：3A/AC250V，1A/DC30V | ||
| 通訊方式 | 標配485通訊（MODBUS協議），選配CAN、光纖、Profibus-DP | ||
| 其他 | 鍵盤 | 標配LCD顯示，可兼容LED鍵盤 | |
| 運行環境溫度 | -10℃~+40℃，40℃以上需降額使用 | ||
| 相對濕度 | 5%~95% | ||
| 存儲溫度 | -40℃~+70℃ | ||
| 海拔高度 | 低于1000米，1000米以上降額使用，每升高100米降額1% | ||
| 防護等級 | IP00 | ||
