絡筒機是紡織行業的專用設備，如果使用工頻的電機帶動紗筒卷繞，由于電機的轉速不會發生變換，隨著紗筒直徑的變大，線速度的增加，繞出的紗筒就會內松外緊，不能繞出理想的紗筒。如果使用一般的變頻器，很難控制變頻器按照紡紗的線速度的要求來輸出相應的頻率，也不易對斷紗和調電的故障作出合理的保護。而專用的絡筒機變頻器則會克服這個缺點，可以根據用戶使用的控制方式，作出合理的控制。

整個絡筒機生產線系統利用控制技術，將WEINVIEW MT6000觸摸屏、變頻器和絡筒機集成一體，同時由于WEINVIEW MT6000觸摸屏的突出功能特點，從而使用戶使用操作起來方便、快捷。

系統特點：

(一)專用絡筒機變頻器功能

絡筒機變頻器為用戶提供以下功能：恒線速控制、遞減調速控制、頻率擺動調速控制和頻率遞增調速控制，三種張力調節控制可供用戶選擇使用，斷紗自動停車，PI調節時壓輥與紗筒接觸不良自由停車。

恒線速控制，就是根據壓輥的直徑，變頻器PI控制紡紗速度使壓輥的轉速恒定，達到線速度恒定的目的，脈沖霍爾傳感器安裝在壓輥上。

遞減調速就是隨著紡紗筒的筒徑的增加變頻器速度逐漸遞減使紗線的線速度相對恒定的控制方法，脈沖霍爾傳感器安裝在主卷繞電機軸上。

擺頻調速就是主卷繞電機在一個固定頻率上下周期性的變化，控制紗線的松緊，脈沖霍爾傳感器安裝在壓輥上。

頻率遞增調速需要兩臺變頻器，一臺變頻器恒速驅動紡紗電機，另一臺變頻器采用速度遞增調速控制超喂電機輸紗，這樣可以提高紡紗效率。

三種張力調節控制：通過PI進行張力調節；電壓遞減張力調節；外控調節張力。張力控制主要是控制紗線輸送的張力，若張力控制的好，紡出的紗筒松緊才能適中。

在運行過程中可以循環顯示當前紡紗長度，設定紡紗長度，當前運行頻率。使用該產品生產的紗錠外形美觀，卷繞容量大，適合松筒式和緊筒式的制作。

(二)WEINVIEW觸摸屏功能及界面

在整個絡筒機系統中，WEINVIEW MT6000系列觸摸屏起著非常重要的作用。WEINVIEW MT6000系列觸摸屏憑借其出色的65536色色彩顯示以及精心設計的操作界面，讓人們在享受其美觀視覺的基礎上，既能實時顯示各臺變頻器的參數，又能有效控制變頻器的各項動作及準確設定各項參數，進而精確控制絡筒機的運行。

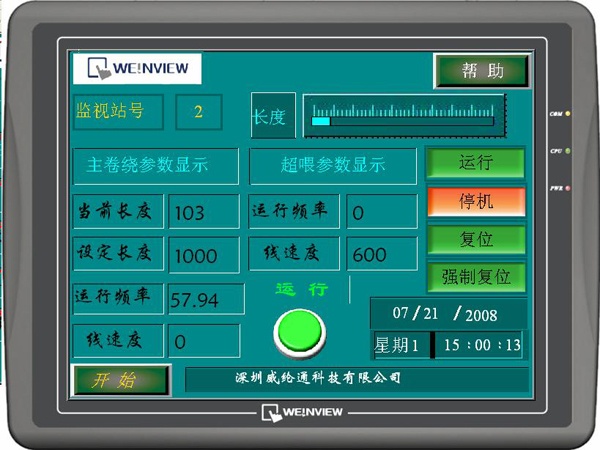

在WEINVIEW MT6000觸摸屏的主界面上，實時顯示當前通訊變頻器的各項主要參數，并用精美的圖形實時顯示變頻器的當前狀態，分為：停機、運行、故障等多檔指示。同時利用棒圖元件形象直觀地實時顯示了當前變頻器的長度參數。

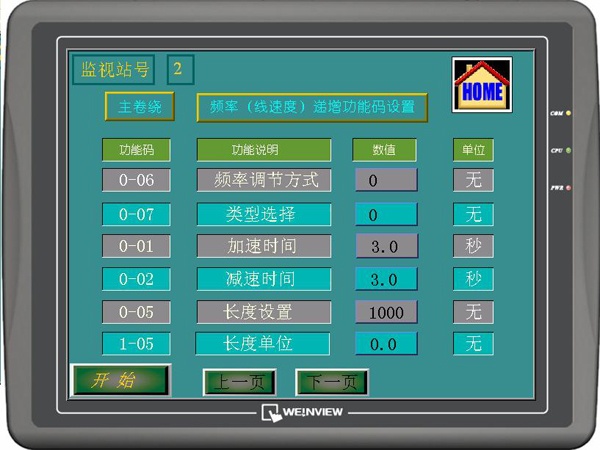

在WEINVIEW MT6000觸摸屏的其它界面上，主要顯示設定當前變頻器的各項參數，并與相關的功能碼一一對應，當發現問題時，能快速知道是變頻器的幾號參數。

WEINVIEW MT6000觸摸屏還有一項非常實用的功能，即可以使用變量來設置變頻器的站號。當一臺觸摸屏無論連接多少臺變頻器時，只需使用一套觸摸屏窗口程序即可輕松訪問各臺變頻器，而您需要操作的僅僅是改變變量的值為您要訪問的變頻器站號即可。

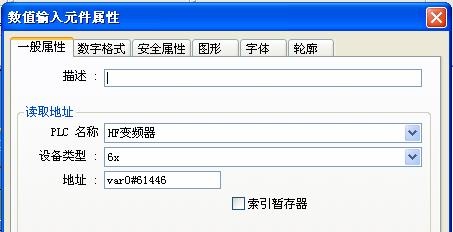

地址中的var0#即時代表站號的變量，它和觸摸屏的LW10000是綁定使用的，假如當LW10000=1時，上面的數值輸入元件即是對1號變頻器的設定；當LW10000=2時，即是對2號變頻器的設定。

威綸通公司推出的MT6000觸摸屏的這項功能，大大節省了工程師的精力和時間，省去了因為連接顯示多臺變頻器的參數而需要制作多個窗口的麻煩。同時，此種設置也不會因為連接變頻器臺數過多而影響通訊速度，因為同一時間實際上僅有一臺變頻器在和觸摸屏通訊。

在本絡筒機系統中，用戶還可以根據需要分別選擇單站號顯示方式和廣播站號循環顯示方式。

總結：

在整個絡筒機系統中，操作人員通過WEINVIEW MT6000觸摸屏控制顯示整個操作系統，使操作更加方便簡捷，減少了很多以前用開關、按扭來控制的操作失誤，減小了設備的維修次數，提高了生產效率；同時也省去了過多的顯示設備，大大提高了系統的性價比，奠定了同行業的競爭優勢。
